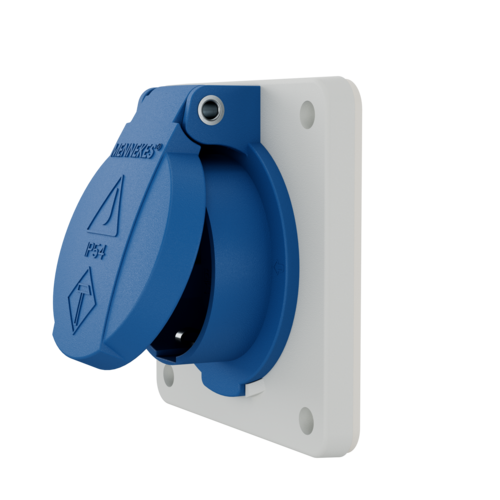

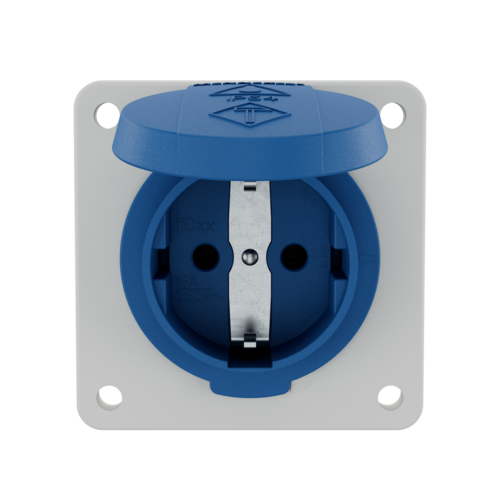

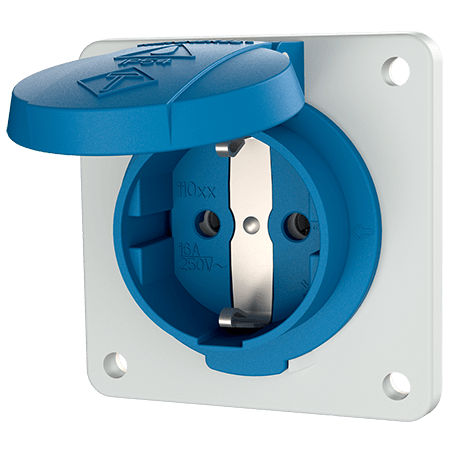

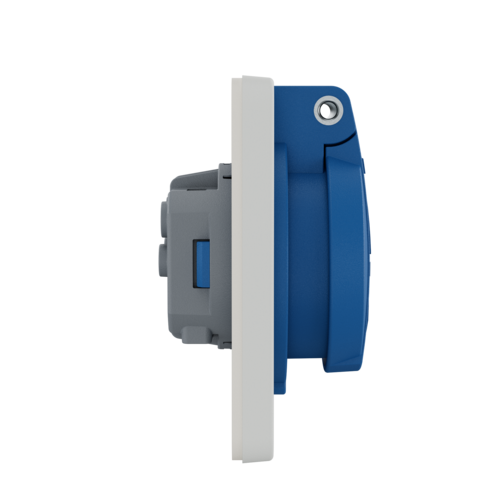

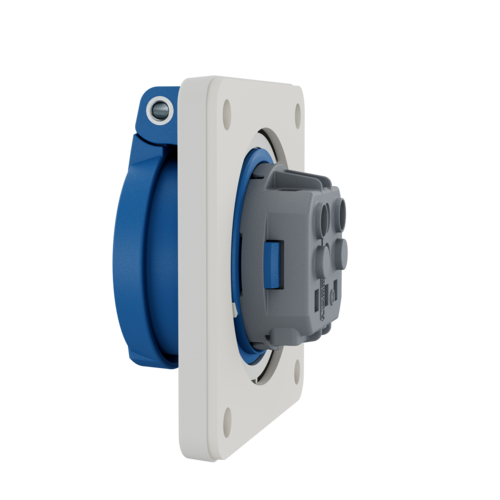

Presa da pannello SCHUKO® 11011F

Name: Presa da pannello SCHUKO®
Brand: MENNEKES
SKU: 11011F

Ampere 16 A

Poli

Voltaggio

per impiego stazionario

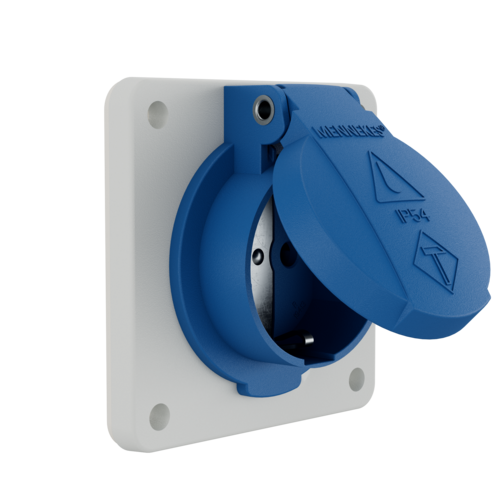

con coperchietto incernierato

adatta anche per canaline portacavi e scatole da incasso

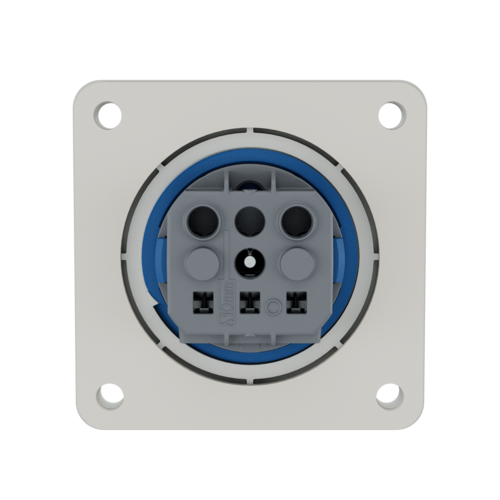

3 morsetti a innesto come morsetti di collegamento per 1,5 - 2,5 mm²

Articolo11011F
EAN4015394259220

Specifiche tecniche

Presa da pannello SCHUKO® 11011F

Ampere	16 A
Poli	2 p+T
Voltaggio	230 V
Tecnologie di collegamento	morsetti a innesto
Contatti	standard
Grado di protezione	IP54
Protezione bambini	No
Flangia	75x75 mm
Fori di fissaggio	60x60 mm
Peso	65 g
Dichiarazione di conformità	VDE

Schede tecniche e download

Presa da pannello SCHUKO® 11011F

Info prodottoPresa da pannello SCHUKO® 11011F PDF, 154 KB

Dati CAD STPPresa da pannello SCHUKO® 11011F ZIP, 794 KB

Dati CAD 3D DWGPresa da pannello SCHUKO® 11011F ZIP, 2 MB

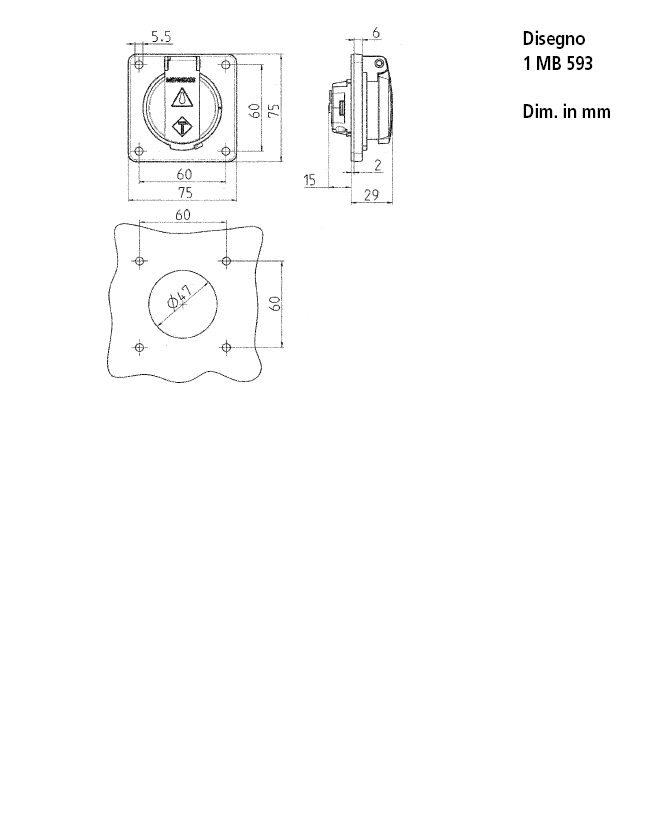

Disegni e dimensioni verticalePresa da pannello SCHUKO® 11011F PNG, 65 KB

Disegni e dimensioniPresa da pannello SCHUKO® 11011F PNG, 66 KB

Linee guida

Presa da pannello SCHUKO® 11011F

REACh

RoHS

Accessori

Presa da pannello SCHUKO® 11011F

Flangia cieca

Articolo 41419

per chiudere i fori incasso inutilizzati, grigia

altro

Flangia di montaggio

Articolo 19267000

per il fissaggio rapido e sicuro di prese da pannello, per prese da pannello con dimensioni flangia 50 x 50 mm/distanza dei fori di fissaggio 38 x 38 mm (gruppo articoli 1930) numero d'ordine: 19266106, per prese da pannello con dimensioni flangia 75 x 75 mm/distanza dei fori di fissaggio 60 x 60 mm (gruppo articoli 1928) numero d'ordine: 19267000

altro

Domande frequenti sul prodotto

Come mai non vi sono guarnizioni nelle prese da pannello SCHUKO® ?

Le nostra prese da pannello SCHUKO® dispongono di un labbro di tenuta stampato a iniezione e non necessitano di alcuna guarnizione separata per garantire un grado di protezione IP44.
