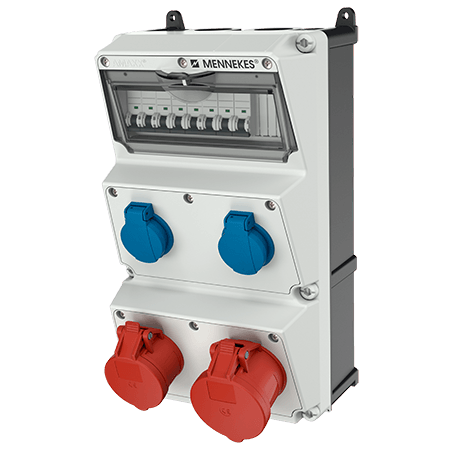

MENNEKES Combinazioni di prese AMAXX® 930010
MENNEKES Combinazioni di prese AMAXX® 930010 images3d

Accetta i cookie di marketing per guardare questo video.

Video

Combinazioni di prese AMAXX® 930010

Con AMAXX® puoi montare abilmente e risparmiare tempo prezioso per l'assemblaggio. Solo una linea di alimentazione, meno fori, meno cavi e fascette, e un solo alloggiamento. Il montaggio esterno consente l'installazione da parte di un solo operatore. Il coperchio della combinazione apribile lateralmente così come le guide profilate scorrevoli e l'ampio spazio di collegamento ne facilitano il cablaggio. AMAXX® è pronto per il collegamento alla rete elettrica e testato in sicurezza e qualità secondo la norma IEC 61439.

CEE 32 A, 5 p, 400 V
CEE 16 A, 5 p, 400 V
SCHUKO® 16 A, 230 V
  • precablati per l’installazione
  • incernierato lateralmente
  • quadri e inserti realizzati in AMAPLAST
  • protezioni poste sotto coperchietto trasparente
  • Articolo930010
  • EAN4015394223382
I nostri prodotti possono essere gestiti in diverse liste.
Si prega di inserire un nome per la nuova lista.
  • Si prega di inserire un nome della lista
  • Il nome della lista esiste già
  • Si prega di inserire un nome valido per la lista

Specifiche tecniche

Combinazioni di prese AMAXX® 930010

CEE 32 A, 5 p, 400 V 1
CEE 16 A, 5 p, 400 V 1
SCHUKO® 16 A, 230 V 2
Protezione
  • 1 Int. magnetotermico 32 A, 3 p, C
  • 1 Int. magnetotermico 16 A, 3 p, C
  • 2 Int. magnetotermici 16 A, 1 p, C
Pre-protezione mas. 63 A
InA 58 A
RDF 0,9
Possibilità di allacciamento/Cavo di alimentazione
  • per 2 cavi fino a 5 x 25 mm²
Grado di protezione IP44
Materiale plastica
Peso 5100 g
Altezza 390 mm
Larghezza 225 mm
Dichiarazione di conformità EAC
Combinazioni disponibili a magazzino A

Schede tecniche e download

Combinazioni di prese AMAXX® 930010

Info prodottoCombinazioni di prese AMAXX® 930010 PDF, 167 KB
Dati CAD STPCombinazioni di prese AMAXX® 930010 ZIP, 6 MB
Dati CAD 3D DWGCombinazioni di prese AMAXX® 930010 ZIP, 22 MB
Instruzioni di montaggio e d'usoCombinazioni di prese AMAXX® 930010 PDF, 2 MB
Disegni e dimensioni verticaleCombinazioni di prese AMAXX® 930010 PNG, 105 KB
Disegni e dimensioniCombinazioni di prese AMAXX® 930010 PNG, 107 KB

Video

Combinazioni di prese AMAXX® 930010

Accetta i cookie di marketing per guardare questo video.

Video

Linee guida

Combinazioni di prese AMAXX® 930010

REACh
RoHS

Accessori

Combinazioni di prese AMAXX® 930010

MENNEKES CombiTOWER® 15678

CombiTOWER®

Articolo 15678

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.) 1043 x 254,5 x 250 mm, acciaio inox lucido

altro
MENNEKES CombiTOWER® 15679

CombiTOWER®

Articolo 15679

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.) 1043 x 254,5 x 250 mm, verniciata giallo segnale (RAL 1003)

altro
MENNEKES CombiTOWER® 15680

CombiTOWER®

Articolo 15680

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con porta chiudibile a chiave, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.): 1043 x 254 x 415 mm, acciaio inox lucido

altro
MENNEKES CombiTOWER® 15681

CombiTOWER®

Articolo 15681

in acciaio inox (materiale 1.4301), su richiesta materiale 1.4571, con porta chiudibile a chiave, con calotta e pannello frontale amovibili, dimensioni (alt. x largh. x prof.) 1043 x 254 x 415 mm, verniciata giallo segnale (RAL 1003)

altro
MENNEKES Unità di montaggio 18444

Unità di montaggio

Articolo 18444

staccabile, in metallo leggero, adeguatamente preforata per il montaggio di prese e combinazioni di prese sul lato anteriore e posteriore, 2 involucri 260 x 225 mm² involucro 390 x 225 mm, dimensioni (alt. x prof. x largh.): 535 x 233 x 348 mm, colore: bianco alluminio (RAL 9006)

altro
MENNEKES Passacavi 990607

Passacavi

Articolo 990607

nero RAL 9005, confezionato singolarmente, M 20 zona di serraggio/tenuta 6-13 mm n. d'ordine 990607, M 32 zona di serraggio/tenuta 13-21 mm n. d'ordine 990608, M 40 zona di serraggio/tenuta 14-28 mm IP 67 n. d'ordine 990609

altro
MENNEKES Tetto antintemperie 15682

Tetto antintemperie

Articolo 15682

in acciaio inox (materiale 1.4301), con pareti laterali, calotta amovibile dalla parete posteriore, per installazioni a parete o su colonna 15530, dimensioni (alt. x largh. x prof.): 496,5 x 254 x 250 mm, superficie: acciaio inox lucido

altro
MENNEKES Tetto antintemperie 15690

Tetto antintemperie

Articolo 15690

in acciaio inox (materiale 1.4301), Adatto a 2 combinazioni AMAXX® , ciascuna con 2 o 3 segmenti, con pareti laterali, per installazioni a parete o su colonna, dimensioni (alt. x largh. x prof.): 496,5 x 480 x 250 mm

altro
MENNEKES Set di viti AMAXX® 990606

Set di viti AMAXX®

Articolo 990606

composto da: 4 viti Pozidriv 6 x 70 mis. 3 in acciaio zincato e 4 tasselli universali 8 x 50 per calcestruzzo, calcestruzzo cellulare autoclavato, mattone pieno, mattone forato, cartongesso

altro

Domande frequenti sul prodotto

Posso ricevere combinazioni di prese parzialmente cablate da MENNNEKES?

Offriamo combinazioni di prese completamente cablate conformi alla IEC 61439. In caso di combinazioni di prese parzialmente cablate il responsabile del completamento viene considerato il produttore ed è pertanto obbligato a verificare le combinazioni di prese ai sensi di IEC 61439.

Posso effettuare delle modifiche alla combinazione di prese o ampliarla?

In caso di modifiche della combinazione di prese, lei viene considerato il produttore e si assume l'intera responsabilità prodotto.

Le combinazioni di prese MENNEKES sono approvate/testate VDE (o equivalente)?

Le nostre combinazioni di prese possono essere soggette a diverse norme di prodotto. In linea di massima, produciamo nella serie delle norme IEC 61439, IEC 60309 e VDE 0620.

Alle domande e alle risposte
