DIN EN/IEC 60309 per spine e prese CEE
La norma DIN EN/IEC 60309 regola gli standard internazionali per spine, giunti e prese utilizzati in applicazioni industriali e commerciali. Questo standard garantisce che le spine e le prese siano sicure e standardizzate in tutto il mondo e rimangano compatibili tra loro. Copre vari tipi di spine e prese, appositamente progettate per l'uso in diversi intervalli di tensione e corrente.
Tipi di dispositivi plug-in
La norma DIN EN/IEC 60309 è uno standard internazionale per spine e prese industriali, ma in tutto il mondo esistono 14 tipi diversi di spine e prese (dal tipo A al tipo N). Quali tipi di prese e spine sono utilizzati in quali Paesi? Abbiamo riassunto qui tutto quello che c'è da sapere:
Europa
- Germania: sono utilizzati principalmente i tipi D, F, H e N per le applicazioni industriali. Il tipo F (a quattro poli, trifase, con messa a terra) è particolarmente diffuso.
Francia: si utilizzano spesso i tipi D, F e H. Il tipo H (a cinque poli, trifase, con neutro e messa a terra) è particolarmente diffuso nelle applicazioni industriali.
Regno Unito: sono comuni i tipi F, H e N, con il tipo F particolarmente diffuso a causa dell'uso industriale.
Italia: utilizza principalmente i tipi D, F e H, con particolare attenzione al tipo H per le applicazioni ad alta intensità di potenza.
Nord America
- USA: utilizza connettori conformi agli standard NEMA, ma in applicazioni speciali possono essere utilizzati anche i tipi IEC 60309, come i tipi F e H.
Canada: come negli Stati Uniti, vengono utilizzati principalmente gli standard NEMA, ma i tipi IEC 60309 sono impiegati in alcune applicazioni industriali.
Sud America
- Brasile: utilizza una combinazione di standard nazionali e di tipi IEC 60309, con i tipi F e H ampiamente utilizzati nelle applicazioni industriali.
Argentina: Principalmente IEC 60309 di tipo D, F e H per applicazioni industriali, con un uso crescente del tipo H.
Asia
- Cina: utilizza un misto di standard nazionali e di tipi IEC 60309. I tipi F e H sono comunemente utilizzati nelle applicazioni industriali.
Giappone: principalmente standard nazionali, ma i tipi IEC 60309 come D e F sono utilizzati in applicazioni industriali specifiche.
India: utilizza i tipi D, F e H per le applicazioni industriali, con una crescente attenzione al tipo H per le installazioni moderne.
Australia e Nuova Zelanda
- Australia: utilizza spesso i tipi D, F e H, con particolare attenzione al tipo H per i requisiti di sicurezza e prestazioni elevati.
Nuova Zelanda: come l'Australia, i tipi D, F e H sono comuni.
Africa
- Sudafrica: i tipi D, F e H sono utilizzati principalmente nelle applicazioni industriali. Il tipo H è preferito per le applicazioni ad alta potenza.
Nigeria: utilizza un misto di standard nazionali e di tipi IEC 60309, con i tipi F e H presenti nelle grandi installazioni industriali.

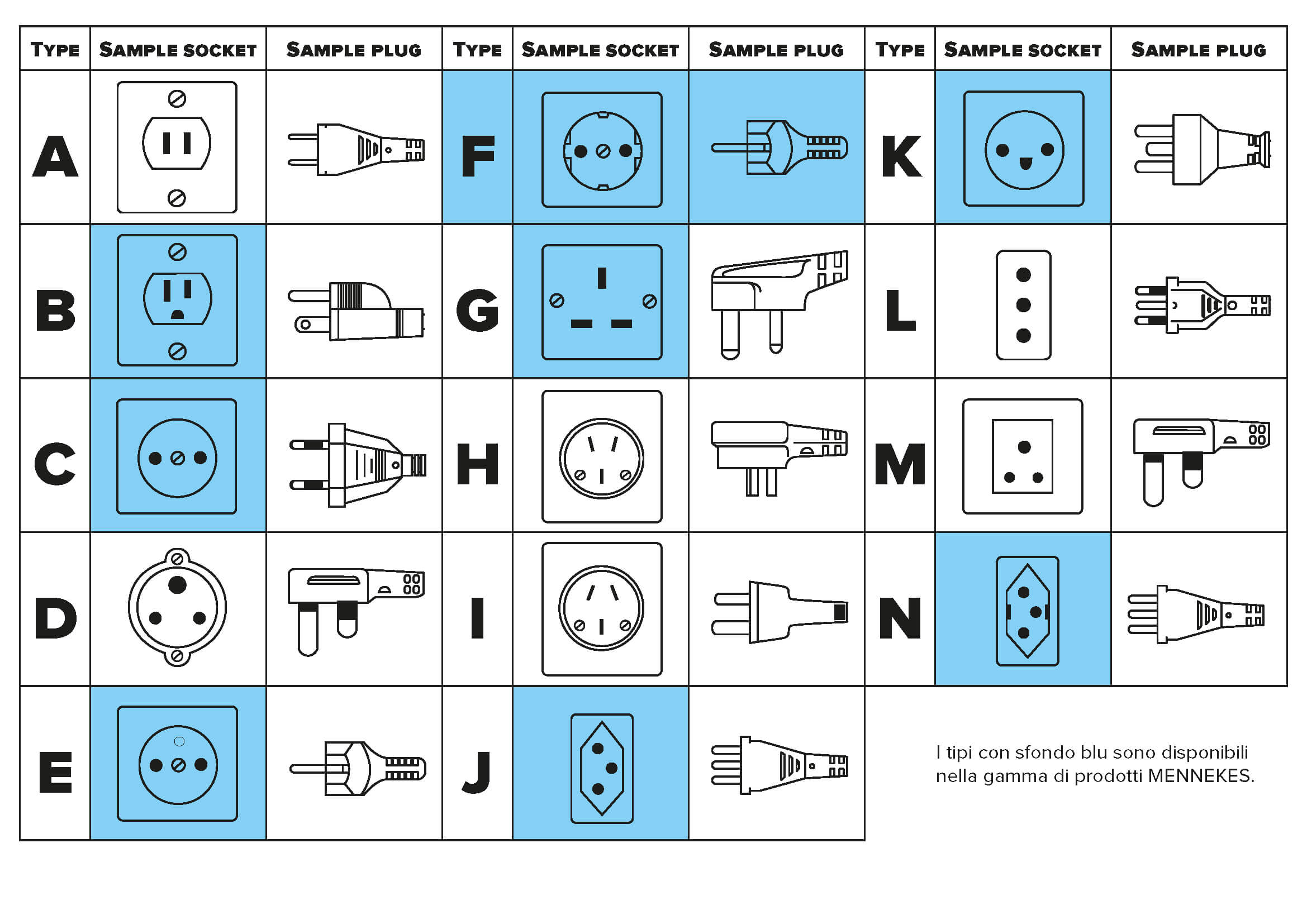

Differenze tra le varianti
| Tipo | Numero di pali | Fasi | Messa a terra | Conduttore neutro | Osservazione |
| A | 2 | 1 | No | No | Utilizzato per applicazioni speciali che non richiedono la messa a terra |
| B | 2 | 1 | Sì | No | Utilizzato frequentemente nell'industria per dispositivi semplici |
| C | 3 | 1 | No | No | Applicazioni specializzate utilizzate raramente |
| D | 3 | 1 | Sì | No | Standard per molte applicazioni industriali |
| E | 4 | 3 | No | No | Utilizzato in scenari industriali speciali |
| F | 4 | 3 | Sì | No | Spesso utilizzato per apparecchi e macchine potenti |
| G | 5 | 3 | No | Sì | Rara applicazione speciale |
| H | 5 | 3 | Sì | Sì | Standard in molte applicazioni ad alte prestazioni |
| I | 2 | 1 | No | No | Alto amperaggio. Applicazioni speciali, ad esempio apparecchiature di saldatura |
| J | 2 | 1 | Sì | No | Alto amperaggio. Utilizzato nell'industria pesante |
| K | 3 | 1 | No | Sì | Applicazioni speciali |
| L | 3 | 1 | Sì | Sì | Spesso in scenari industriali speciali |
| M | 4 | 3 | Sì | No | Standard nel settore delle alte prestazioni |
| N | 5 | 3 | Sì | Sì | Massimi requisiti di sicurezza e prestazioni |
